篷房线槽施工方法及技术措施

date 2018-09-30
check 2142


A工艺流程
线管(线槽)安装→保护电线安装→线管(线槽)配线→灯具接线→电箱→线路检查及绝缘摇测→调试→旧线路拆除

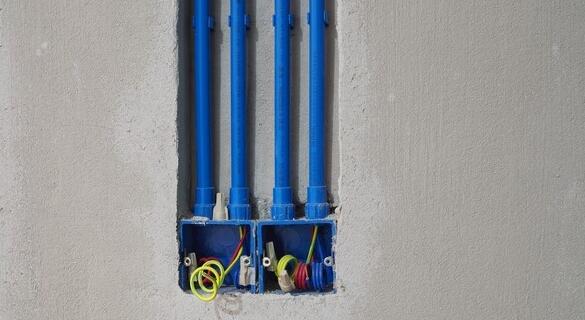

B篷房线管线槽安装
线槽线管安装要求:
①线槽应平整,无扭曲变形,内壁无毛刺,各种附件齐全。
②线槽的接口应平整,接缝处应紧密平直。槽盖装上后应平整,无翘角,出线口的位置准确。
③不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。
④线管经过建筑物的变形缝(伸缩缝、沉降缝)时,线管本身应断开,管内用内连接板搭接,不需固定。保护地线和管内导线均应留有补偿余量。
⑤敷设在竖井、吊顶、通道、夹层及设备层等处的线管应符合《高层民用建筑设计防火规范》(GB50045)的有关防火要求。

C线管线槽敷设安装:
①线管直线段连接应采用套管,螺母紧固。
②线槽线管进行交叉、转弯、丁字连接时,应采用直通、二通、三通、四通等进行变通连接,导线接头处应设置接线盒或将导线接头放在电气器具内。
③线槽线管与盒、箱、柜等接茬时,进线和出线口等处应采用抱脚连接,并采用螺丝紧固,末端应加装封堵。
④篷房的表面如有坡度时,线管线槽应随即变化坡度。待线槽线管全部敷设完毕后,应在配线之前进行调整检查。确认合格后,再进行配线。

D线槽线管内保护地线安装:
保护地线应根据篷房线槽线管设计图要求敷设在线槽线管内一侧,接地处螺丝直径不应小于6mm;并且需要加平垫和弹簧垫圈,用螺母压接牢固。

E线槽线管配线
线槽线管配线要求
① 线槽线管内配线前应消除线槽线管内的积水和污物。
②在同一线槽线管内(包括绝缘在内)的导线截面积总和应该不超过内部截面积的40%。
③线槽底向下配线时,应将分支导线分别用尼龙绑、扎带绑扎成束,并固定在线槽地板上,以防导线下坠。
④导线较多时,除采用导线外皮颜色区分相序外,也可利用在导线端头和转弯处做标记的方法来区分。
