标准室内网球场地的占地面积不小于648平方米(南北长36米(南北长)×东西宽18米),这一尺寸也是一片标准网球场地四周围挡网或室内建筑内墙面的净尺寸。在这个面积内,有效双打场地的标准尺寸是:23.77米(长)×10.98米(宽),有效单打场地的标准尺寸是:23.77米(长)×8.23(宽),在每条端线后应留有余地不小于6.40米,在每条边线外应留有余地不小于3.66米 装配式体育场馆-室内网球场

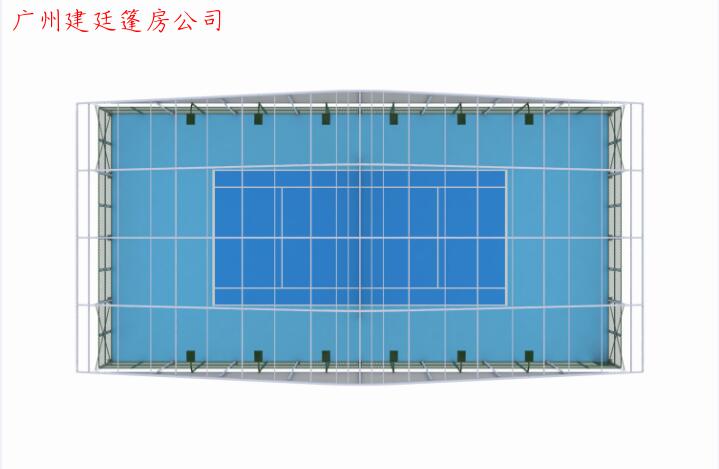

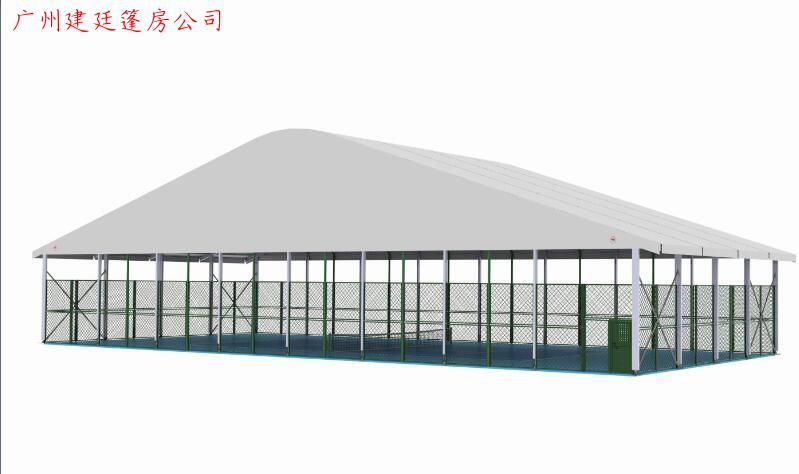

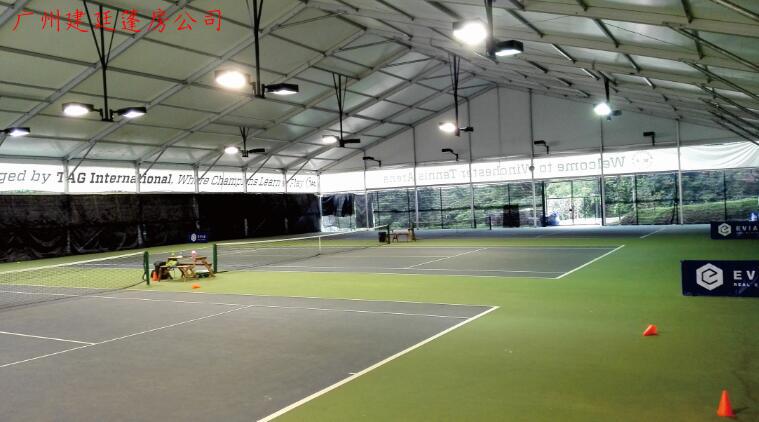

室内网球场

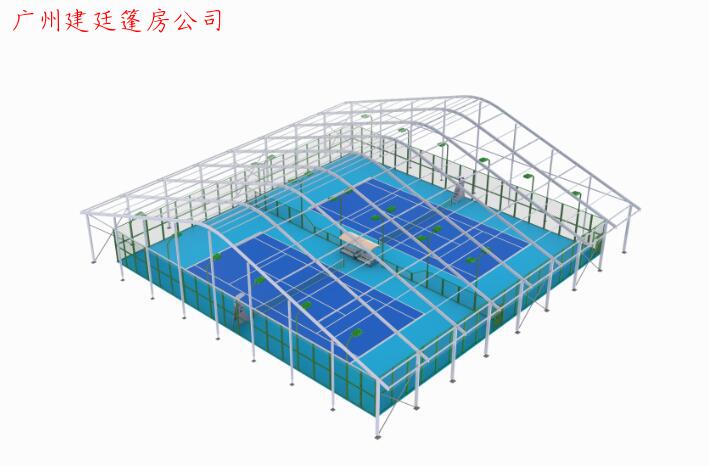

网球场:场地长36.6*18.3米,场地四周6米以下无障碍,球网上方11

以下无障碍。

网球场数据表

篷房类别

篷房规格

篷房主型材

抗风等级

跨度

边高

场地四周净高

球网上空净高

片场

备注

多拱形篷

20x40x6m

300x124mm

8级风(80km/h

20m

6m

6.2m

11.7m

1片场

场地四周上空净高不低于6m;室内屋顶在球网上空的净高不低于11m

A型篷

40x20x7m

300x124mm

8级风(80km/h

40m

7m

6.2m

12.5m

1片场

多拱形篷

20x80x6m

300x124mm

8级风(80km/h

20m

6m

6.2m

11.7m

2片场

A型篷

40x40x7m

300x124mm

8级风(80km/h

40m

7m

6.2m

12.5m

2片场

















材料技术参数

结构形式:  铝合金框架       结构材料:  6061/T6 铝合金

材料的化学成份与机械性能(抗拉强度,屈服强度,伸长率等):

高强度铝合金 (6061/T6)   抗拉强度>265,屈服强度>215,延伸率>10,韦氏硬度>15HW

连接方式: 钢连接与铰接相结合        焊接等级:

围护材料:PVC膜布

透光率:   >50%或者不透光      材质性能: 抗风雨、抗紫外线

使用年限:>5

产品质保期:1年,终身维修



相比较于传统体育场馆,建廷装配式体育场馆具有以下突出的优势:

1. 审批手续简单

目前在我国,临时设施是指用于临时性或半永久性的设施,不能永久使用,大多数在其可使用的期限内就要拆除清理或者重建。

  据了解,目前国内相关政府部门把铝合金篷房列为临时设施,不属于建设工程。在国内绝大部分城镇,篷房的搭建无需办理建设工程规划许可审批等各种繁杂手续,设计安装单位准入资质要求简单,项目验收主要由施工单位和业主自行负责。理论上来说,经验收合格的建廷篷房使用年限最高可达20-30年。

2. 结构安全,建造费用低、时间短

广州建廷设计的装配式体育场馆使用高强度铝合金6061/T6作为主框架,设计使用年限15年,结构耐火等级达到2级,材料防火等级达到B1级,可抵御8级风力的负荷,以GB50352《民用建筑设计通则》等相关标准作为参考依据。

装配式体育场馆-篷房的造价相比较传统结构体育场馆建筑更加低廉,约为传统体育场馆造价的1/3~1/2,年运营成本是传统体育馆的1/3左右,投资回报比传统体育场馆更快,经济效益明显。

另外,装配式体育场馆的设计、制作加工和调试均可在工厂内完成,在场馆现场主要进行安装作业。从设计、采购到加工2个月内可以完成。一般在10天左右将主体建筑安装完毕,短时间内就可以投入使用。

3. 节能环保,重复利用

装配式体育场馆使用的是专用刀刮涂层布,具有良好的隔热、抗风雨和通风效果,可以根据运动场地的不同要求可采用无眩光照明或遮光,利用材料对光线的高反射率提高场馆自然光线采光率,为体育馆内提供适宜的照明效果。通过一体化的设计,可以让场馆内部配套设施更加高效节能。

灵活利用零散土地,对于租期不定的土地或者土地资源稀缺的大城市来说,装配式体育场馆属于可移动的模块化设施,可以迁移到其他地点重复搭建使用,实现土地成本和场馆设施投入的最低化。利用篷房模块化的特点,建筑面积大小灵活变化,可以在不同类型的土地上搭建多种类的体育运动场馆。
