大型篷房如何防雷

为确保防雷系统达到预期要求,建廷在大型篷房外部装设了避雷针、避雷带、引下线、接地极等等,其主要的功能是为了确保整个篷房体免受直击雷的侵袭,将可能击中的雷电通过避雷针、避雷带、引下线等,泄放入大地.

大型篷房如何防雷

雷电的生成始于雷云的生成,其实有几种云都与雷电有关,如层积云、雨层云、积云、积雨云,最重要的则是积雨云,即雷云。雷云是由大气上空的水滴、冰晶和气体尘埃等组成的巨大的、不透光且带电荷的乌黑色云块,其形成的根本原因就是含水蒸气的气流运动。随着雷云的不断发展聚积,将会引起闪电、雷鸣现象,这就是雷暴。


雷云对地放电的机理:带有大量电荷的云团对大地产生静电感应,大地感应出大量异性电荷,使雷云和大地之间形成强大的场强,当某一处的电场强度达到25~30kV/cm时,就会由雷云向大地产生先导放电(少数情况下雷电先导是由地表向上发出的)。当先导到达地面或与地面先导相遇时,通过电荷中和形成强烈放电产生雷击。放电通常不止发生一次,第一次的电流很大,后续雷击电流小得多。


防雷,是指通过组成拦截、疏导最后泄放入地的一体化系统方式以防止由直击雷或雷电的电磁脉冲对建筑物本身或其内部设备造成损害的防护技术。


为确保防雷系统达到预期要求,我司在大型篷房外部装设了避雷针、避雷带、引下线、接地极等等,其主要的功能是为了确保整个篷房体免受直击雷的侵袭,将可能击中的雷电通过避雷针、避雷带、引下线等,泄放入大地。

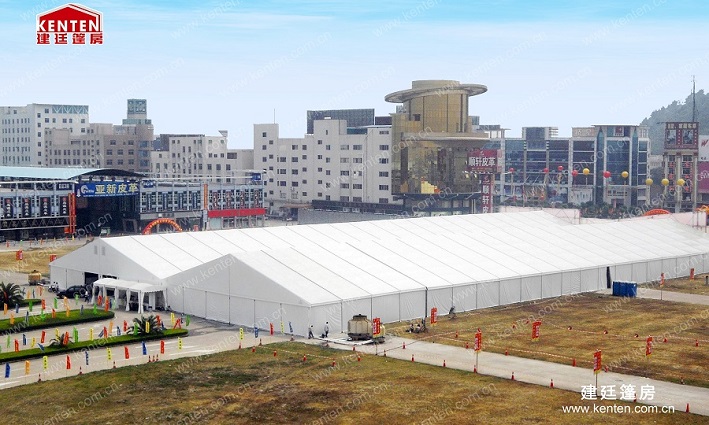

本文以中欧中心大型篷房为案例,讲述篷房如何防雷。整个篷房面积为17548平方米,最大高度为15米。4周有30米高楼环绕,根据当地地理环境和气象背景,本工程按三类防雷设防,并考虑防雷电电磁脉冲影响的措施。


 大型篷房的结构为全铝合金搭建,每隔5米一个立柱连接地面,因此考虑采用联合接地,在建筑体4周开挖制作接地网,接地电阻要求小于1欧,每根引下线测试点测试的重疾接地电阻不大于1欧,若实测大于此值将补打接地极直至满足要求,接地极的焊接采用搭接焊,其搭接长度必须符合下列要求:

(1) 扁钢为其宽度的2倍(且至少3个棱边焊接)。

(2) 圆钢为其直径的6倍。

(3) 圆钢与扁钢连接时,其长度为圆钢直径的6倍.

(4) 扁钢与钢管、扁钢与角钢焊接时,为了可靠焊接,除应在其接触部位两侧焊接外,并应焊以在钢带弯成弧形(或直角形)卡子或直接由钢带本事弯成弧形(或直角形)与角钢(或圆钢)焊接。

(5) 环形接地连接线采用-40*4热镀锌扁钢沿篷房立柱外圈铺设,环形接地线与每个立柱的脚接焊接。


大型篷房防雷材料要求:

镀锌钢材有扁钢、角钢、圆钢、钢管等,使用时应意采用冷镀锌还是采用热镀锌材料,应符合设计规定。产品需要通过合格检验。


 镀锌辅料有铅丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。电焊条、氧气、混泥土支架、预埋件、小线、水泥沙子等;
